Design, konfigurasjon og bruk av multifunksjonstimeren TE 15
I hverdagen bruker vi mange elektriske mekanismer, og regelmessigheten av bruk av disse antyder automatisering av prosessen. For eksempel kontroll av utendørsbelysning eller en brønnpumpe. Denne ideen er ikke ny, og det er mange enheter med dette formålet, som har fått et felles navn - et tidsrelé.
Den programmerbare ukentlige timer-elektroniske TE 15 (fig. 1) er en enhet som kan kontrollere mange husholdningsapparater. Han er et levende eksempel på fordelene ved moderne teknologi. For å bekrefte dette, husk bare hvilke enheter som måtte brukes før.

Figur 1. Digital timer - maksimal funksjonalitet, ikke noe mer
Litt historie
Tidligere var en mekanisk tidtaker populær. Innebygd i uttaket kan det slå på husholdningsapparater i en viss tid (se fig. 2). Faktisk var det en nedteller, og følgelig var omfanget begrenset.

Figur 2. Et av verkene i kinesisk industri - “Kitchen timer”
Faktisk er dette et vanlig utsalg med en tidtaker, toppen av populariteten til slike enheter kom på midten av 80-tallet av forrige århundre.
Etter hvert som tiden gikk, ble mekaniske apparater gradvis erstattet av elektromekaniske apparater, og på sin side ble de erstattet av elektroniske apparater, for eksempel et elektronisk stoppeklokke.
Funksjonaliteten til disse enhetene har utvidet seg betydelig. Nå er det snudd på digitale enheter, enda et år eller to og smarthus-konsept vil gjøre sine egne justeringer.
La oss komme tilbake til artikkelen.
Designfunksjoner
Som enhver enhet av denne typen består TE 15 av følgende strukturelle elementer:
-
liten størrelse bytte strømforsyningsenhet;
-
mikroprosessor og elektronisk stropp;
-
informativ LCD-skjerm;
-
grensesnittkontrollenhet (knapper for programmering);
-
relé som kobler eller kobler fra lasten;
-
batteri (det er nødvendig å lagre innstillingene hvis strømmen er slått av).
Tilstedeværelsen av en programmerbar mikroprosessor lar deg stille inn åtte forskjellige sykluser med programmer som vil kontrollere belastningen. Dette gjøres ved hjelp av knappene som er installert på frontpanelet (fig. 3).
Informasjonsdisplayet kan fungere i to moduser: vise gjeldende tid og brukes når du stiller inn driftsmodus.

Figur 3. Kontrollenhetsknapper
justering
Detaljerte programmeringsinstruksjoner, en manual og et koblingsskjema følger med enheten. Derfor vil vi vurdere denne delen kort for å huske detaljene.
Kort programmeringsveiledning
Handlingens algoritme:
1. Sett strøm på timeren.
2. Trykk på “Reset” -knappen (merket med en rød oval i figur 4).

Figur 4. Tilbakestill-knapp
3. Vent til slutten av prosedyren for statusundersøkelse (varer i åtte sekunder), og en omvendt rapport blir slått på på indikatoren.
4. Angi gjeldende klokkedata og dato. Som standard er klokkeslettet innstilt i 24-timersmodus, for å bytte til 12-timersvisningen, trykk på knappen over som symbolskiven vises (markert i figur 5), og hold den i denne tilstanden i minst fem sekunder. Etter denne perioden vil displayet vise valget mellom "AM" og "PM" (før middag eller etter). For å bytte tilbake til 24-timersmodus, trykk på denne knappen igjen.

Figur 5. Valgknapp for tidsmodus er markert med rødt
5. Når du har valgt visningsmodus, bør du stille inn gjeldende tidsparametere. For å gjøre dette, hold inne knappen med dreieknappen (se fig. 5) og trykk “D +” (fig. 6 er merket med rødt). Dermed blir ukens dag valgt.Betegnelsene "MO", "TU", "WE", "TH", "FR", "SA", "SU" er den engelske forkortelsen for ukedagene med de to første bokstavene, de tilsvarer mandag, tirsdag, onsdag, Torsdag, fredag, lørdag og søndag.
Tiden settes ved å bruke “H +” og “M +” knappene (merket med grønt og blått i figur 6), som timer og minutter er satt inn.

Figur 6. Knapper for å stille inn ukedag og tid

Figur 7. Sykluskontrollknapp
Etter at datoen er angitt og klokkeslettet er indikert, kan du begynne å programmere. Dette gjøres som følger:
-
for å stille inn den første driftssyklusen, trykk på knappen indikert i figur 7;
-
deretter velger du ukens dag ved å bruke “D +” -knappen (vist i rødt i figur 6);
-
still deretter den nøyaktige responstiden ved å bruke knappene "H +" og "M +";
-
trykk på kontrolltasten vist i figur 7 for å fullføre programmeringen av denne kraftsyklusen.
Behandlingen av de gjenværende syklusene gjøres på samme måte. Hvis det er behov for å deaktivere noen av de etablerte driftsmodusene, trykker du bare på kontrollknappen (fig. 7), velger en syklus og slår på "Mode" -tasten.
Dette apparatet kan slå på eller av det tilkoblede utstyret. Valget av dette alternativet utføres av “Mode” -knappen. I dette tilfellet vises statusen til kontaktene på indikatoren: “Auto Off” “Auto On”, som tilsvarer åpne eller lukkede relékontakter.
Spesifikasjoner og koblingsskjema
Enheten er designet for å bli drevet av et elektrisk husholdningsnettverk, hvor det tillatte spenningsområdet er fra 180V til 264V, med en standardfrekvens på 50Hz. Den integrerte prosessoren lar deg stille opp til åtte av-på-sykluser, med et minimum tidsintervall på minst ett minutt. Tilstedeværelsen av et reservebatteri lar deg lagre gjeldende innstillinger, selv når enheten er koblet fra nettverket.
Det interne reléet til enheten kan bytte belastning med en strømstyrke på opptil 16A. Huset har en beskyttelsesgrad IP20.
Tillatt tidsfeil er ikke mer enn to sekunder per dag, noe som er akseptabelt for enheter i denne klassen.
Tilstedeværelsen av et reservebatteri lar deg lagre innstillinger selv når enheten er koblet fra nettverket.
Når det gjelder slitestyrke, avhenger det av produsenten, for eksempel TDM Electric eller EKF sørger for at produktene deres tåler mer enn en million av-på-sykluser.
Enheten er utstyrt med et DIN-skinnefeste, 35 mm bredt.
Dimensjonene på tidtakeren er 82x36x66mm, og vekten er bare 150 gram.
Enheten forblir i drift ved en omgivelsestemperatur på -10 ° C til 40 ° C og en relativ fuktighet på ikke mer enn 98%.
Hvis du vil koble enheten ordentlig, må du bli styrt av kretsen som er vist i figur 8.

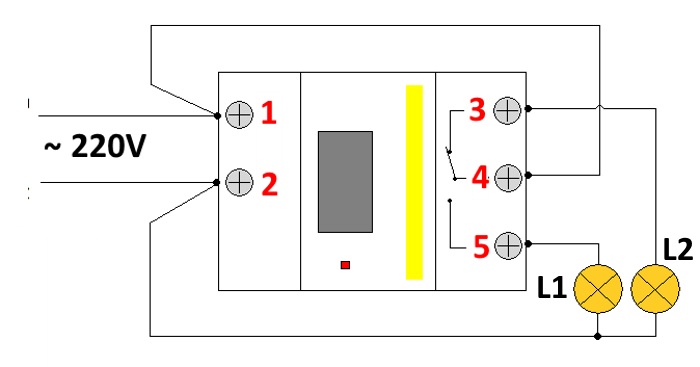

Figur 8. Lasttilkobling
Som du kan se er tilkoblingsprinsippet ganske enkelt: spenning tilføres kontakter “1” og “2”, lasten er koblet til kontakter “3” og / eller “5”. Med den angitte tilkoblingsmetoden vil lampen L1 være slått av og L2 slått på. Når enheten fungerer, vil situasjonen endre seg. L2 - slås av, L1 - lyser opp.
søknad
Hvis du bruker en slik enhet, del i kommentarene til artikkelen til hvilke formål den brukes, kan denne informasjonen være nyttig for noen.
