Slik monterer du det elektriske panelet



Den massive byggingen av boligmassen og den pågående gjenoppbyggingen av gamle bygninger presser huseiere til uavhengig å forstå teknologiene for å utføre elektrisk arbeid i sine lokaler. Dette lar deg lage et individuelt elektrisk system som tilfredsstiller eierens spesifikke behov, i stedet for å bruke en typisk krets designet for den gjennomsnittlige forbrukeren.


Hvordan velge stedet for det elektriske panelet

For å montere det elektriske panelet på riktig måte i en nybygd leilighet, er det nødvendig å tegne opp prosjektethvor det er nødvendig å sørge for en detaljert implementering av deres behov i hvert rom, for å vurdere plasseringen av lamper og brytere for dem, antall stikkontakter for bærbare og stasjonære elektriske apparater.

Samtidig med elektriske ledninger er det ofte nødvendig å legge rørledninger for vannforsyning, oppvarming, telefonlinjer, antennekabler, et datanettverk, Interphone, alarm og andre lavstrømskretser. Ruteoptimalisering av alle disse systemene er bare en del av prosjektutviklingen.


Det elektriske panelet er stedet der kabelen fra energiforsyningsorganisasjonen er koblet til strømmåleren for videre distribusjon av strøm til forbrukerne av leiligheten gjennom koblingsmaskiner.

Målet med prosjektet er å bestemme det best egnede stedet for det elektriske inngangspanelet. Nylig er det vanlig å installere det ikke på landingen, slik det ble gjort i forrige århundre, men inne i leiligheten. Dette eliminerer uautorisert tilgang til utstyr og skaper visse fasiliteter.

Vanligvis er skjoldets plassering valgt i korridoren nær inngangsdøren i høyden på ansiktsnivået fordi det er så praktisk for beboere ta måleravlesninger og koble fra unødvendige forbrukere når du forlater leiligheten. Og under installasjonen reduseres lengden på strømkabelen.

Variant av plasseringen av leilighetsskjoldet nær inngangsdøren

Når du velger et sted for skjoldet, bør eierne av hytta og private hus ta hensyn til den sikre organisasjonen av inngangsenheten i bygningen, utformingen av grenen fra luftledningen eller kabelledningen, og koordinere enheten deres med strømforsyningsorganisasjonen.


Hvordan velge design på det elektriske panelet

I boligbygg brukes to typer ledninger:

  • eksternt lagt på overflaten av veggene;

  • indre, gjemt i porter og hulrom.

Under dem er det utstedt elektriske paneler som ganske enkelt kan festes på utsiden av veggen eller monteres inni den, noe som gjør en passende fordypning.

Materialet i klaffboksen er designet for en lang levetid. Det kan være:

  • metall;

  • sterk plast.

Eksterne og interne dekorative finisher, laget i forskjellige fargenyanser, lar deg ta et kvalitetsvalg for utformingen av ethvert rom.

Ansvarlige enheter er plassert inne i skjoldet. Tilgang til dem av uautoriserte personer og barn bør begrenses ved å lukke døren med en lås, hvis nøkkel må lagres på et separat sted. For å overvåke disken er det nok å ha et vindu på døren.

Det praktiske flertallet av moderne skjold er tilgjengelige for praktisk og pålitelig plassering av elektriske apparater på Din skinne. Slike design bør brukes. De sparer betydelig plass og gjør det enkelt å demontere en defekt enhet.

For å fikse maskinen er det nok å legge den med den bakre rillen til skinnen, trekke ut festelåsen med en skrutrekker, trykk litt på huset og løsne låsen. Fjerning utføres i motsatt rekkefølge.

Montering av elektriske apparater på en DIN-skinne

Din skinne kan monteres terminalblokker og dekkmonteringer på forskjellige måter.

Sett fra en elektriker, er det nødvendig å velge et elektrisk panel når det gjelder dimensjoner for plassering inne i alle nødvendige koblingsanordninger, beskyttelsesinnretninger, doserings- og kontrollanordninger. Derfor, før du besøker butikken, er det viktig å fullføre etableringen av ledningsprosjektet og bestemme for alle elektriske apparater som skal plasseres inne.

I tillegg har praksis vist at moderne mennesker stadig anskaffer et mangfold av elektrisk utstyr, og for det er det nødvendig å lage ytterligere kraftledninger. Noen ganger måtte eierne til og med levere et andre sentralbord ved siden av hovedtelefonen. Derfor, når du velger en design, anbefales det alltid å opprette en reserve med intern plass.

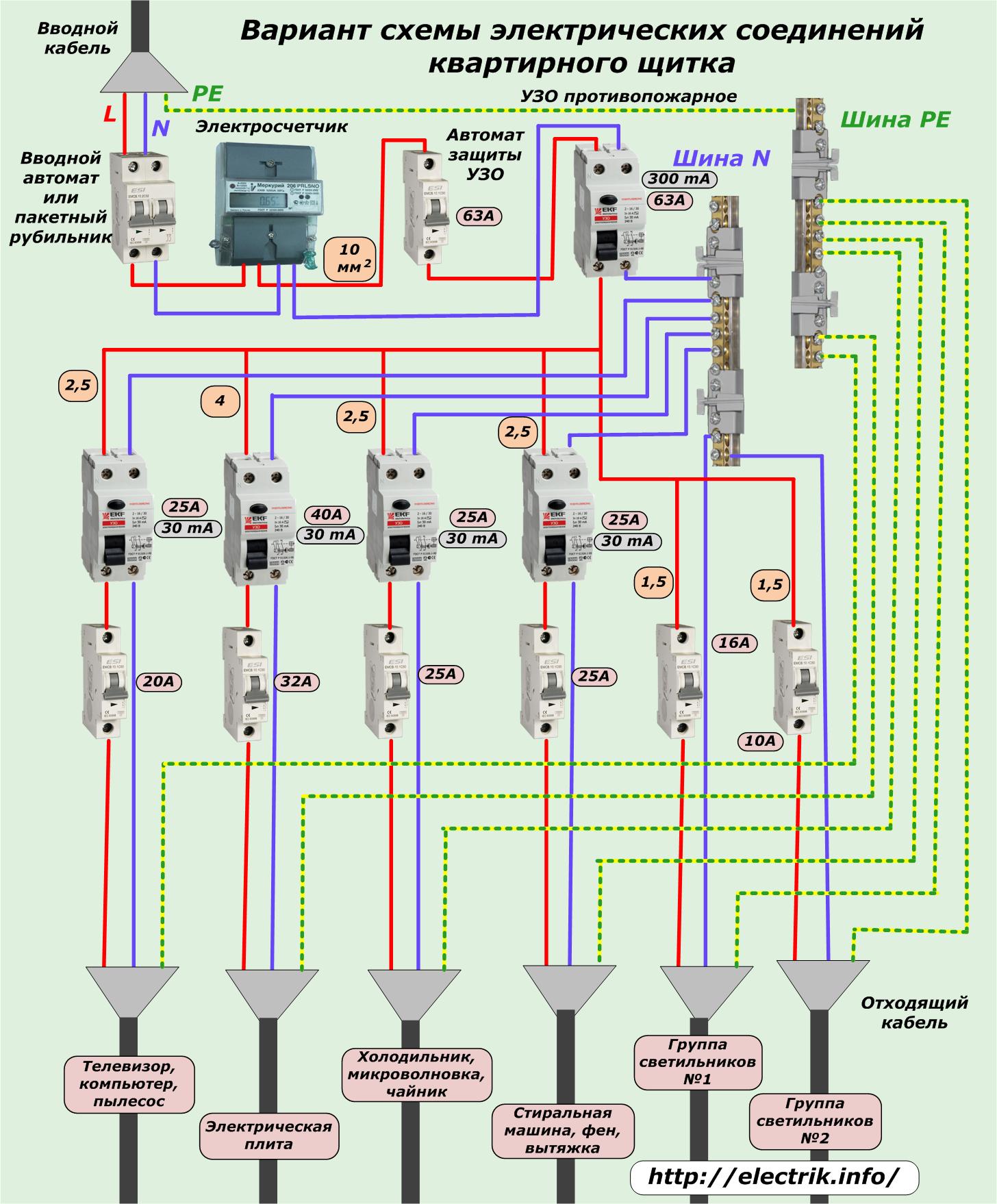

Et omtrentlig diagram av valg og tilkobling av bryteranordninger og beskyttelse for plassering inne i skjermhuset er vist på figuren. Sammensetningen av komponentdeler i hvert enkelt tilfelle kan variere betydelig.

Variant av den elektriske kretsen til leilighetspanelet

Her vises det at spenningen fra tilgangspanelet forsynes av en strømkabel med tre kjerner:

1. L er fasen av nettverket;

2. N er arbeids null;

3. PE - beskyttelsesleder.

For klarhet fremheves hver av dem i sin egen farge: rød, blå og gulgrønn, som brukes i praksis for å betegne ledninger.


Fase- og nullledninger er koblet til inngangsbryteren eller batchbryteren (bryteren), og den beskyttende PE-lederen sendes umiddelbart til sin buss. Med det skiller han alle forbrukere med årer av utgående kabler.

Fra introduksjonsmaskinen tilføres spenningen til måleren og etter den - videre inn i kretsen. Bildet viser at for denne kjeden brukes kobberledninger med et tverrsnitt på 10 mm kvadrat, som vil absorbere maksimal belastning for alle tilkoblede enheter. Det skal bemerkes at tilgangen til terminalblokken til måleren og kontaktene til inngangsbryteren etter at installasjonen er fullført vil bli forseglet av en representant for energitilsyn.

Etter den elektriske måleren installeres en brannbeskyttende RCD med et settpunkt for en lekkasje på 300 mA og den nominelle strømmen til den elektriske kretsen. Siden reststrøminnretningen kan brenne ut fra kortslutningsstrømmer, er den beskyttet av en effektbryter med passende karakter.

I ovenstående diagram dupliserer denne bryteren inngangsautomaten, så du kan ikke legge den her. Men det vil være behov hvis en bryter eller bryter brukes.

Arbeidsnivået etter å ha gått ut av brannsikringen RCD er koblet til bussen, og fra den avlet den til forbrukerne. Når RCD-er eller differensialmaskiner er installert på linjene, føres nøytraltråden gjennom dem.

Som et eksempel vises det at alle elektriske forbrukere av leiligheten er delt av prosjektet i seks linjer. Det er viktig å overholde prinsippet om ikke bare deres territoriale tilknytning, men også fordelingen av lastkraft. Så den elektriske ovnen er koblet sammen med en egen linje med 4 mm firkantede ledere, og en 32 amp effektbryter.

En TV, en datamaskin, en stikkontakt for bærbare elektriske apparater kan kombineres til en kjede, laget med 2,5 mm firkantede ledninger og drevet fra en 20 amp maskin. På samme måte som med andre forbrukere.

I alle elektriske apparater, som kan berøres av en person, en RCD eller differensialautomater. Diagrammet viser at for å spare penger ble de forlatt i lyskjeder.

Hver RCD styrer en spesifikk del av kretsen. Det kan omfatte flere forbrukere. Dette vil spare plass i skjoldet og penger. Men når RCD-en kjører, vil det være nødvendig å se etter sin årsak - stedet for brudd på isolasjonen.

Jo flere enheter som er koblet i kjeden, desto vanskeligere er det å identifisere plasseringen av feilen. Det er godt mulig at lekkasjestrømmer gjennom hver enhet ikke er farlige, og deres totale verdi overstiger settpunktet.

Også i eksemplet ovenfor mangler relé for spenningsovervåkning, som er ment å beskytte elektrisk utstyr mot tilfeller av økende spenning i kablingen på 0,4 kV kl utbrenthet eller brudd på nøytral leder. Automatisk fjerning av strøm fra kretsen når en slik nødsituasjon oppstår ved hjelp av en ILV sparer husholdningsapparater og sikrer ro i eierne.

Spenningsstyrereléet installeres umiddelbart etter den elektriske måleren til brannsikringsenheten.

Det er veldig viktig å koble RCD-en korrekt i det elektriske panelet: Riktig krets for tilkobling av en RCD


Slik utfører du intern installasjon

Det ømme stedet for de fleste ikke-profesjonelt sammensatte kretsløp er en kontinuerlig ball med blandede ledninger, noe som er vanskelig for selv gode spesialister å forstå. Intern installasjon må være gjennomtenkt på forhånd.

For å gjøre dette, er det ønskelig å starte ledningskabelen på siden fra toppen eller siden, og de utgående kablene fra motsatt side. Denne teknikken sparer også på kabellengden.

Ved montering anbefales det å holde seg til fargekjernergitt som eksempel for en inngangskabel. Når dette ikke er mulig, blir endene av kjernene signert med en ikke-falmende markør eller svart blekk basert på dikloretan.

Dekk for arbeid og beskyttende null er plassert på siden, noe som gir fri tilgang til dem. Bruk av spesielle design av klemmeblokker for dekk i huset letter installasjonen, og gjør det mer forståelig.

Når i stedet for en RCD med en effektbryter, brukes en differensialmaskin, deretter fungerer null når den sendes direkte til lastkabelen, og ikke til samleskinnen. Ellers vil algoritmen til difavtomat bli endret, kretsen vil fungere feil.

Utformingen av effektbrytere krever montering i vertikal stilling med inngangskontakter ovenfra. Med et annet sted jobber de, men ressursen deres reduseres. Bare kjente merkevarer fra selskaper som Siemens eller Legrand tillater vilkårlig orientering av dyre modeller av deres produkter.

Koble de innkommende ledningene til maskinene utføres på de øvre kontaktene, og de utgående kretsene på de nedre. Dette er vanlig i samsvar med etiketten til elektrikere: å lette søket etter nye feil inne i kretsen.

I tillegg, i designen til de fleste maskiner, er de faste kontaktene plassert på toppen. Bueinnretninger og en bevegelig kontaktdel plasseres i nærheten av dem. Overføring av strøm fra bunnen og opp kan forårsake energitap.


I alle fall bør hovedprinsippet for installasjon være den fullstendige enhetligheten av metodene for å koble ledere på alle elementer inne i skjermlegemet.

Bare en kjerne er tillatt per terminal. Et større beløp kan svekke den elektriske kontakten over tid, så det er forbudt etter reglene.

For å koble automatiske maskiner til hverandre, lager mange elektrikere hoppere. Estetisk utseende og pålitelig forbindelse gir elektriske kammerprodusert av produsenter av effektbrytere. De fremskynder installasjonen, sparer plass for ledninger.

Installasjon av elektriske kammer på maskiner

Alt arbeid inne i skjoldet utføres i henhold til det godkjente elektriske tilkoblingsskjemaet, hvis kopi alltid må være tilgjengelig. Ofte kan den enkelt limes på døren fra innsiden. I dette tilfellet overføres alle monteringsforbindelser på kretsen ved merking til eksisterende utstyr.

Hvert element i et arbeidsopplegg må være signert slik at formålet er klart, selv med et flyktig blikk. For å gjøre dette, kan du skrive tekst på en datamaskin og skrive ut små forklaringsetiketter på skriveren.

Når det ikke er plass til slike etiketter, brukes en lys digital betegnelse på alt utstyr, og et forklarende bord med en detaljert tolkning av nødvendig informasjon limes på døren. Det er praktisk å oppbevare et slikt blad nær det elektriske panelet.


Detaljert dokumentasjon, tydelig merking og intuitiv installasjon øker driftssikkerheten til elektrisk utstyr, gir det elektriske panelet et estetisk utseende og gir rask feilsøking.

Etter fullført installasjonsarbeid er en inspeksjon av alt installert utstyr obligatorisk, stedene for elektriske tilkoblinger og festing av elementene komprimeres, installasjonen utføres riktig og isolasjonsmotstand ferdig montert kjeder. Først etter dette er inkludering av prøve under belastning og testing i drift tillatt.

Under drift er det nødvendig å utføre periodiske forebyggende undersøkelser og kontrollere tilstanden til gjengede forbindelser i terminalene. Dette vil garantere en pålitelig drift i lang tid.

Se også på elektrohomepro.com:

  • Slik oppgraderer du det elektriske panelet i et privat hus
  • Slik installerer du en blokk med elektriske brytere med en stikkontakt
  • Hvordan velge riktig elektrisk panel for en leilighet og et hus
  • Bytte ut det elektriske distribusjonspanelet til leiligheten
  • Hvordan gjøre strømforsyningen til leiligheten pålitelig

  •

    kommentarer:

    Nr. 1 skrev: | [Cite]




    Jeg har ikke lest teksten. Reviderte tegninger. Etter min mening er ordningen gjort helt feil og til og med dum.

    1. Hvorfor brannsikker RCD ved 300 mA hvis videre i henhold til ordningen på alle grener av RCD ved 30 mA? En 30 mA RCD vil beskytte alle kretser mot brann ti ganger bedre enn en 300 mA RCD.

    2. Hvorfor så mange RCD-er generelt. For en så liten krets er nok en vanlig på 30 mA nok. Litt dyrt og ubrukelig.

    3. 25A til 2,5 ledning er ikke for mye? Tatt i betraktning leggebetingelsene, skal regel isolasjon og kjøling ikke belastes mer enn 20A.

    4. Det gir ingen mening å legge en 2,5 ledning til uttak til generelle formål. Hvis det fjerneste uttaket har en ledningslengde på opptil 30 m. En 1,5 mm beskyttet C16-ledning gir et spenningsfall innenfor normale grenser og beskytter selve kontaktene, som alle er 16A. 5-6 uttak er plassert på en gren.

    5. Det gir ingen mening å velge separate linjer for enheter opp til 3,6 kW. Dette er den ultimate kraften for en 1,5 mm ledning. Siden alle enheter opp til denne strømmen er koblet til et hvilket som helst stikkontakt på det delte nettverket.

    6. Beskyttelse mot lamper 1.5 og 10A. Det er mulig, men oftest irrasjonelt siden det er mer praktisk å lage belysning fra samme ledning som 1,5 mm og C16 stikkontaktene. Hvorfor to separate ledninger for et rom hvis det ikke er planlagt noen spesielle forbrukere i det.

    7. Vel, hvorfor 63A ved inngangen. Ganske vellykket klarer folk seg med en elektrisk komfyr og 16A ved inngangen, selv om dette absolutt ikke er nok.

    8. Kommer på automatiske maskiner lar deg vanligvis ikke samle et anstendig skjold der alt ligger fra venstre til høyre og fra topp til bunn i henhold til ordningen, inngangene er alltid over, og utgangene er alltid fra bunnen.


    kommentarer:

    Nr. 2 skrev: | [Cite]




    Først må du finne en kabel med ærlige ledere 1,5 mm2, og deretter ikke mer enn 10A automatisk maskin for denne linjen. Om det faktum at maskinen i en periode har en strøm som overstiger den nominelle, håper jeg at de ikke har glemt, før de ga råd?

    Og om litt dyrt og ubrukelig, er det opp til kunden og installatøren, vel, eller designeren. Ikke alle liker å spare på sikkerheten.


    kommentarer:

    Nr. 3 skrev: Nicholas | [Cite]




    Gi igjen råd om hvor dum (elektrisk) å forbedre strømforsyningen til hjemmet ditt? I livet kan man se at ingenting dårlig ble sett av slike håndverkere. Det er mulig å skifte lyspære eller bryter, men en stikkontakt og en annen er bare spesiell. Veldig gode artikler publiseres på nettstedet, takk, men det er ikke noe behov for amatører å fortelle hvor enkelt det er. Jeg ble lært at PUE er en lov for en elektriker, og det er skrevet av helsen og livet til tidligere, og i artiklene dine viser det seg at det er enkelt og enkelt - hvem som helst kan bare lese fra deg. Takk for råd og hjelp, men la alle gjøre det og studere. Alle de beste, Nikolai


    kommentarer:

    Nr. 4 skrev: | [Cite]




    Vladimir,
    Jeg vet ikke hvordan i din fjerne tilstand, men i min hvis det er skrevet at 3x1,5 kvm, så er det det.Men på bekostning av 10A eller 16A er spørsmålet selvfølgelig interessant. Ulike kilder, forskjellige PUEer indikerer forskjellig. Av erfaring vet jeg at 16A på 3x1.5 uten problemer.
    I PUE litt mindre, men trekker også på 16A.

    Og på bekostning av litt dyrt og ubrukelig å bestemme i intet tilfelle kunden. Installasjonsprogrammet kan være smart og godt kjent med alle aspekter av saken. En dårlig tenkt elektrisk ledning fylt med overdreven øker ikke sikkerheten. Snarere reduserer omsetningen, men reduserer også påliteligheten til hele systemet. En riktig utformet installasjon er den eneste som er optimal på alle måter for oppgaven som oppnås. Optimal betyr at den har alt som trengs og ikke noe mer. Da vil alt være i orden med sikkerhet og kostnader.


    kommentarer:

    # 5 skrev: | [Cite]




    Skjemaets skjema, sannsynligvis for en bygård, etter beskyttelse. Hvorfor for eksempel å installere en RCD for hver gren som en forbruker av en høy kategori trenger høyt utvalg, men i utgangspunktet vil både RCD-er, grener og totalen, små avstander og store deler av ledninger fungere. Inn på 63 A, og hvorfor ikke 630 eller 1000, la oss skulpturer i sin helhet, grener på utløpsgruppen 25A, men en slik automat må settes på inngangen til leiligheten, og på stikkontaktene maksimalt 16A, belysning 16 A, hva slags lamper er installert, hva 3 kW strøm forbrukes. Generelt er beskyttelsen analfabet, jeg er enig bare med hensyn til elektrisk ovn 25 er tillatt. Belysning er nok 4A, vel, 6.4 A. Kabling til 2,5 stikkontakter er normalt, selv om det vil passe 1,5, belysning er 1,5 ja, men nok 1. Hvorfor bruke PE til belysning, at lampene er av metall, lett tilgang til dem.
    Når du gir anbefalinger, må du ikke kopiere feil og tenke over, ellers vil en slik ordning komme til en håndverker, vil det være problemer.


    kommentarer:

    # 6 skrev: MaksimovM | [Cite]




    I diagrammet ovenfor ville jeg bytte ut RCD-er og maskiner med differensialmaskiner for å redusere størrelsen på det elektriske panelet. Det er også å foretrekke å velge difavtomats eller RCD-er for en lavere driftsgrense - for utgående linjer, beskyttelsesinnretninger for en differensiell strøm på 10 mA, for inngang - for 30 mA. Hvis det er igjen en RCD eller en 300 mA difavtomat ved inngangen, vil i dette tilfellet, hvis beskyttelsesanordningen til en av de utgående ledningene ikke mislykkes, personen ikke være pålitelig beskyttet mot elektrisk støt, siden en lekkasjestrøm på 100 mA eller høyere er dødelig.

    I henhold til ordningen er det ikke nødvendig å sette en RCD på ledningsnettet som leverer TV, datamaskin og støvsuger. Det må installeres en RCD eller en differensialtomat på de ledningsledningene som vil drive de farligste elektriske apparater med tanke på menneskelig skade.

    Når det gjelder graden av inngangsbryteren eller differensialmaskinen, bør du velge den aktuelle strømmen til måleren når du velger den. De fleste måleapparater installert for husholdningskonsumenter er designet for en nominell strøm på 50-60 A. Det er også nødvendig å ta hensyn til det faktum at maskinen (difavtomat) ikke fungerer umiddelbart når den nominelle strømmen overskrides, men etter en tid, avhengig av gjeldende verdi. Det vil si at når du velger en inngangsbeskyttelsesanordning for samme nominelle strøm som strømmåleren, kan sistnevnte operere i overbelastningsmodus, noe som til slutt vil føre til en redusert levetid.

    Det vil si at hvis måleren er konstruert for en nominell strøm på 50 A eller 60 A, må du velge en inngangsbryter for lavere karakter, for eksempel 40 A eller 50 A (for måleinstrumenter på henholdsvis 50A og 60 A).
