Hvordan uavhengig koble til en elektrisk ovn og en vaskemaskin
1. Hvem vil hjelpe?
Husholdningsapparater blir mer og mer sofistikerte for hvert år. Så "smartere" at når du kjøper begynner du å tvile på din mentale nytte. Det ser ut til at du knapt virkelig kan mestre dette miraklet - du vil huske hvordan du slår på det enkleste og mest nødvendige settet med funksjoner, og resten av dingsene vil åpenbart forbli uten bruk. I tillegg oppstår ideen at siden teknikken er kompleks, er den like enkel som å ødelegge eller ødelegge den.
Og når det gjelder en vaskemaskin eller en elektrisk komfyr, må det huskes at de fremdeles trenger å være tilkoblet. Ja, og gjør det riktig. Tross alt står det i en oppføring i bruksanvisningen eksplisitt: “Forbindelsen må skje av kvalifiserte spesialister. Ellers kan det hende at garantien ikke er gyldig. " Og garantien er vårt alt!
Det var da butikkansatte der utstyret ble kjøpt inn kom til hjelp for oss. Argumentene deres er omtrent følgende: "for en liten avgift ...", "for ikke å miste garantien ...", "kvalifisering er nødvendig ...". Alt er selvfølgelig sant, men med noen forbehold.
For det første truer avslaget på reparasjonsgaranti i praksis bare hvis feilen skyldes en feil tilkobling. Og det spiller ingen rolle hvem som har gjort denne forbindelsen - en kvalifisert spesialist eller ikke. Den eneste forskjellen er at hvis du ansatt noen, kan du klage til ham. Og hvor effektive disse påstandene vil være, er et annet spørsmål.
For det andre, hvis du allerede ansetter spesialister, ville det være fint å bli kjent med dokumenter som bekrefter deres kvalifikasjoner. Som et minimum må de ha tildelingsbevis til elsikkerhetsgruppen. Og dessuten ville ikke dokumenter om spesialisert utdanning eller i det minste sertifikater for gjennomføring av kurs skade. Det særegne her er at mange husholdningsapparater-butikker rett og slett ikke har slike spesialister på staben, og de utfører tilkoblingsarbeidet ... vanlige flytteledere og leveringssjåfører.
For det tredje, for å ødelegge moderne husholdningsapparater med feil tilkobling, må man virkelig prøve og til og med vise talent. Det må huskes at teknikken er laget for mennesket. Og det er menneskets natur å gjøre feil noen ganger. Derfor er designet til og med den enkleste kjelen designet på en slik måte at sannsynligheten for en dødelig feil minimeres. Med andre ord, teknikken beskytter seg selv og deg så mye som mulig.
Gitt alt dette, kommer vi til følgende konklusjon: du må velge spesialister for å koble til nyervervede husholdningsapparater veldig nøye, og best av alt, hvis du ikke er redd for å hente en skrutrekker og tang, gjør alt selv, bevæpnet med denne artikkelen og bruksanvisningen (manualen).
2. Hva er farlig?
Når du kobler til en elektrisk komfyr selv, er det to farer:
- få et elektrisk støt;
- ta fyr i leiligheten.
Hvis du utfører alt arbeid med en frakoblet spenning, og ledningene dine er i samsvar med sikkerhetsstandarder, er begge farene utelukket for deg.
Normene her er:
- den elektriske komfyren må drives fra en egen effektbryter i 25 - 32 A (tre-pol for et trefaset nettverk og en-pol for en enfase);
- tverrsnittet av kabelen som leverer ovnen, skal være minst 2,5 kvadratmeter. mm. for kobbertråd (4 kvadratmeter for aluminium, men aluminium må kastes i ledningene);
- Vel, selvfølgelig skal selve ledningene kunne tåle en tilleggsbelastning på rundt 7 kW (avhengig av komfyrmodell) - dette er spesielt viktig hvis det ikke var noen elektrisk komfyr i leiligheten før.
Når vaskemaskinen kobles uavhengig av de ovennevnte to farene, legges en tredje til: faren for en liten flom i skalaen til et enkelt kjøkken eller bad. Hvis vi ikke bor i første etasje, er det også et visst ansvar overfor naboene nedenfor. Det skal her bemerkes at moderne vaskemaskiner bruker energi og vann veldig økonomisk.
I tillegg er det en elektromagnetisk lås på dørene til frontlastemaskiner, som forhindrer åpning under vask eller skylling. Maskinene selv er utstyrt med en nødventil for manuelt å drenere vannet i tilfelle funksjonsfeil. Derfor kan ikke ville scener med boblende bekker og naboer oversvømme flere etasjer, som i en reklame for avkalking, per definisjon.
Husk følgende for å sikre elektrisk sikkerhet når du kobler til en automatisk vaskemaskin:
- kontakten til denne enheten må ha en jordingskontakt, og strømkabelen - en tredje kjerne (beskyttende null).
Uansett hva du kobler til det hjemlige elektriske nettverket, tilstedeværelsen av slike enheter som en differensialmaskin eller RCD bare velkommen.
Hvis kablingen i leiligheten din ikke oppfyller minimumskravene som er oppført, må du avgrense den. For å gjøre dette, er det nok å montere sovjetiske kretsbrytere og trekke en ny kabel til installasjonsstedet i sovjetbygde boliglokaler. Du kan ikke forsømme dette, og "lagre spesialister" i jakten på å spare tid og penger, legger ofte ikke hensyn til det.
3. Koble til elektrisk komfyr.
Elektriske ovner er enfase, det er trefase. Den samme trefaseplaten kan inkluderes i både enfase- og trefase-nettverk. Enfase komfyrer er ikke inkludert i et trefaset nettverk.
Hvis du er en lykkelig eier av et trefase-nettverk, bør kabelen som går fra sentralbordet til leiligheten din til utløpet til ovnen være firekjernet (fasene A, B, C og beskyttende null PE). I dette tilfellet kan faselederne ha hvilken som helst farge: rosa, svart, brun, hvit, etc., og den beskyttende null kan bare være gul med en grønn stripe. Tre faser kan redusere dagens belastning på nettverket og bruke en kabel med et mindre tverrsnitt. Siden kabelen er firetrådig, må også “plug-connector” ha fire elektroder.
Hvis nettverket er enfase, vil kabelen være tre-kjerne - fase L, som bruker null N og beskyttende null PE. Fasen og beskyttelsesnullet er de samme fargene som i trefasekabelen, og arbeidsnullen er blå, cyan eller hvit med en blå stripe. Siden kabelen er tretrådig, vil pluggen være henholdsvis med tre elektroder.
Noen få separate ord vil bli viet til pluggkontakter. Et par på heltid, den såkalte "faren" og "mammaen", er kanskje ikke egnet for nettverket ditt. Du kan kjøpe den rette i nesten hvilken som helst elektrisk varebutikk. Pluggen og stikkontakten, laget i henhold til sovjetiske standarder, har et ikke-så-pretensiøst utseende og er upraktisk å installere, men de fører ikke til noen klager på operasjonen.
I tillegg til dem, er det i dag mange andre alternativer for par med de mest forskjellige designløsningene. Valget er ditt. Bare den nominelle strømmen vil være avgjørende her. I praksis er et pluggpar med en nominell strøm på 40 A tilstrekkelig for enhver elektrisk komfyr til husholdningen.
Noe må sies om strømkabelen, hvis du forplikter deg til å montere den selv. Når du legger kabelen i porten (skjult ledning), er bruk av en fleksibel kabel i gummiisolasjon uakseptabelt. I alle fall vil VVG-merkekabelen med riktig antall kjerner være optimal.
Fig. 1. Koble en trefaset plate til et enfaset nettverk. Hvis nullbussen i leilighetsskjoldet bare er en, og linjen er to-tråds, er den gulgrønne ledningen koblet til det jordede huset til skjoldet til ShchR.

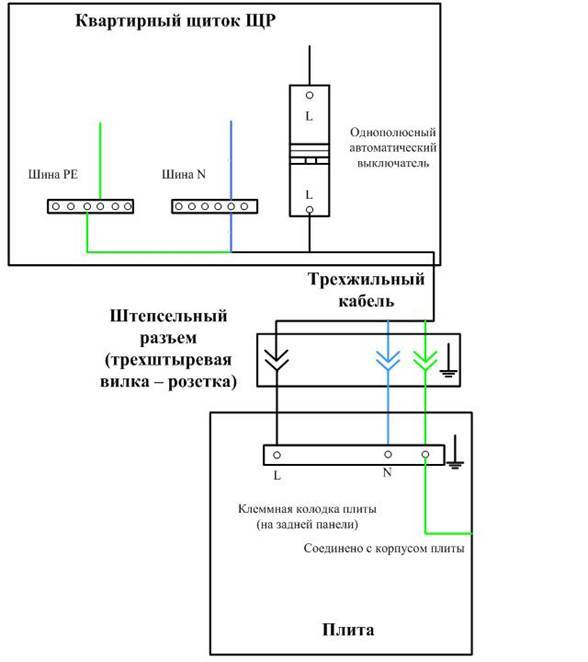

Fig. 2. Tilkobling av enfaset plate
4. Vi kobler til en automatisk vaskemaskin.
Den mest ansvarlige og viktige oppgaven her er valget av installasjonsplassering og utjevning av vaskemaskinen. Noen krav stilles til gulv og gulv. Gulvet må være hardt, fast, jevnt og ikke tillate avbøyning eller deformasjon. Gamle råtne plankegulv er ikke egnet - det er bedre å plassere et ark med kryssfiner eller et hvilket som helst annet tavle av passende størrelse på dem. For å beskytte belegget og for å forhindre skli, er det bedre å plassere en gummimatte under maskinen, eller i det minste bare et stykke linoleum.
Før installasjon er det absolutt nødvendig å fjerne alle fraktdetaljer - klemmer, stenger, bolter. Klemmer fester strømledningen og tappeslangen. Stenger og bolter fikser trommens plassering. Disse delene er plassert for å gi strukturen stivhet under transport, og under drift kan de til og med forårsake skade. Det er bedre å lagre de fjernede elementene - plutselig vil du flytte eller av en eller annen grunn transportere maskinen til et annet oppholdssted?
Det er best å sjekke vaskemaskinens plassering i forhold til gulvet med bygningsnivået, vel, og i mangel av en, kan du bruke en bredbunnet skål ved å helle litt vann i den. Maskinen, som ikke har blitt horisontalt justert, vil ikke fungere normalt, ettersom trommelen under sentrifugeringssyklusen vil vibrere kraftig opp til støt på kroppen.
Det er vanligvis ikke noe problem å koble vaskemaskinen til strømnettet. Den nominelle elektriske effekten til vaskemaskiner til husholdningen er i gjennomsnitt 2,2 kW. Dette er ikke veldig mye, så vaskemaskinen kan kobles til et konvensjonelt stikkontakt med en jordingskontakt og en nominell belastning på 16 A, spesielt siden selve maskinen allerede er utstyrt med en standard tilsvarende plugg. Tre-fase vaskemaskiner eksisterer ikke, derfor er de alle koblet i henhold til kretsen vist i figur 2 for en enfaset elektrisk komfyr.
Deretter må du organisere vanninntaket. For å gjøre dette, kan du bruke standard tilkoblingspunktet til en kaldvannsvaske, dusj eller toalett: en tee er kjøpt i diameter på røret, og en innløpsslange (også kjøpt separat) og den nevnte vasken / dusjen / toalettet er allerede koblet til den. Ikke glem å bruke hjulet og prøv å ikke overdrive det - bronseelementene i sanitærinnredningen sprenger lett fra overdreven innsats.
Selvfølgelig kan du installere klemmen på et rør med kaldt vann og ordne et autonomt vanninntak for maskinen, men dette vil kreve ekstra arbeidskraftskostnader (å bore et rør, installere en klemme, etc.) - dette er for din smak og i henhold til situasjonen. Innløpsslanger er tilgjengelige i forskjellige lengder - opptil 5 m., Og deres tilkoblingsstørrelser er samlet slik at du ikke trenger å bryte hodet her.
Den vanlige avløpsslangen til vaskemaskinen er ofte ikke nok. Derfor kjøper vi en avløpsslange (selges også i forskjellige lengder opp til 5 m.), Bygger opp en vanlig en med dens hjelp og organiserer et avløp i vasken / badekaret eller direkte i kloakken. Det siste alternativet er dessuten mye å foretrekke av flere årsaker. For det første er skittent vann etter vask tydelig ikke til fordel for rørleggerarbeid og pynter ikke interiøret. For det andre må du kanskje med jevne mellomrom fjerne slangen fra vasken eller badekaret, og hvor er garantien for at du aldri vil glemme å sette den på plass igjen før du vasker?
Uansett, når du installerer avløpet, må et antall regler overholdes. Først av alt, på baksiden av maskinen på klippene må du fikse en løkke fra avløpsslangen (helt til toppen av maskinen og ned til gulvet) - en sifon er nødvendig, slik at vann og andre herligheter ikke strømmer fra kloakken tilbake i maskinen. Deretter skal selve avløpet plasseres i en høyde på 50-80 cm fra gulvnivået. Dette er nødvendig for at tappepumpen skal takle oppgaven sin.
Når du installerer et avløp i kloakken, kreves det en tee. Hvis diametrene på rørene og slangen ikke passer sammen, kan du bruke tetningskoblinger.
Hvis avløpet legger seg i et badekar eller en vask, er det nødvendig å fikse avløpsslangen sikkert, for eksempel ved hjelp av en plastkassehake.
5. Konklusjon
Avslutningsvis kan vi si at ikke alt er så skummelt som det noen ganger virker. Og derfor, med bare en liten iver og lyst, er det fullt mulig å unngå unødvendige utgifter til tjenestene til tvilsomme tjenestemenn og få trygghet og selvtillit. Til slutt kan du bare være sikker på hva som gjøres med dine egne hender.
