Hvordan reparere en kinesisk lysekrone - historien om en reparasjon
I artikkelen "Hvordan kontrollere en lysekrone i to ledninger" forskjellige ordninger ble vurdert, noe som gjorde det mulig å bytte flere grupper av lamper. Operasjonsalgoritmen for alle kretsløp er den samme: med et kort klikk på bryteren lyser den første gruppen, med det andre sekundet, med det tredje klikker begge gruppene på en gang. For å slå av lysekronen, slå bryteren, som vanlig, til åpen stilling.
Alle kretsløpene som ble vurdert på forskjellige tidspunkt, ble utviklet av radioamatører. I kinesiskproduserte lysekroner er slike enheter allerede installert, og i tillegg til dem er det noen ekstra belysning og til og med lydeffekter. Min kollega på jobb var engasjert i reparasjon av en av disse enhetene: inntil du er opptatt med å reparere produksjonsutstyr, kan du jobbe hardt for deg selv. Og feilen på den nevnte enheten var slik - uansett hvordan du klikker på bryteren, slår ingenting på. Klarte likevel å reparere kretsløpet, men på en noe uvanlig måte. Dessuten ble selve feilen ikke forstått av oss. Men først ting først.
I utseende er enheten ganske enkel. Det er to stafetter, en mikrokrets, og flere deler på brettet som er litt større enn fyrstikkboksen. Utseendet til brettet er vist på figur 1.
Figur 1. Utseendet til brettet til den kinesiske lysekronen
Kinesisk DATABLAD
Det var naturlig å anta at all logikken i arbeidet er skjult i HL2609-brikken. Å søke etter kjente nettsteder med datablad ga ingenting: vi kunne ikke finne brikken noe sted. Men som et resultat av søk i Google og Yandex, var det fremdeles mulig å finne en mystisk fremmed. Riktig nok var beskrivelsen på kinesisk, noe som faktisk var forventet.
Det var ikke mulig å laste ned det, som vanlig, i * .pdf-format, så jeg måtte nøye meg med skjermbilder - skjermbilder. Totalt var det tre slike skjermbilder, hvorav den første er vist i figur 2.

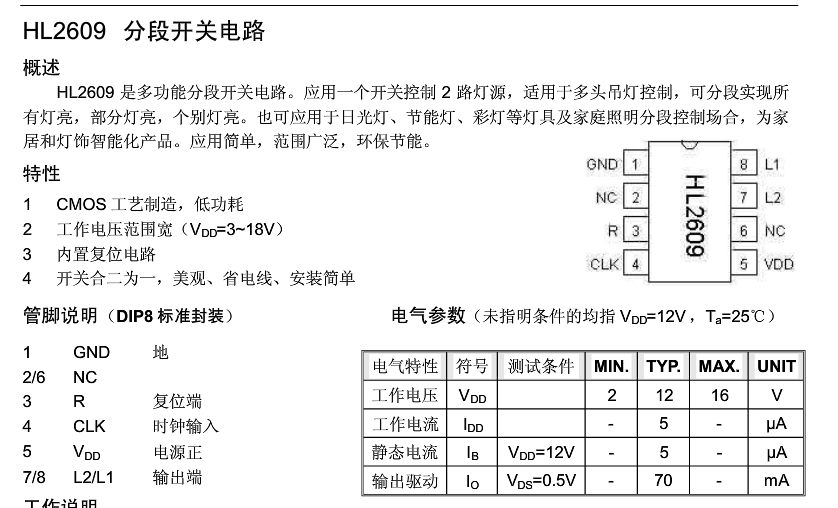

Figur 2. Pinout- og driftsmodus for HL2609-brikken.
Hvis du ikke tar hensyn til hieroglyfer, kan du trekke følgende informasjon fra dette tallet.
For det første har vi en HL2609-brikke i DIP-8-pakken. For det andre er dette en mikrobrikke av CMOS-strukturen (i den russiske versjonen er det også en CMOS), kan brukes i området for forsyningsspenninger 2 ... 16V, med en maksimal utgangsstrøm på opptil 70mA. Den viser også pinout (et mer moderne, noe slangbegrep - pinout) til mikrosirkelen.
Kraft leveres mellom 1 og 5 pinner, belastningen (L1, L2) er koblet til pinnene 7 og 8, pinnene 2 og 6, utpekt som NC (No Connect) inne i mikrokretsen er ikke koblet noe sted.
Pinne 3, betegnet som R, er tilbakestillingen av mikrokretsen til dens opprinnelige tilstand når den først slås på, og pinne 4 av CLK er en klokkepuls som endrer tilstanden til mikrokretsløpet under påfølgende kortsiktige klikk på bryteren.
Figur 3 i den nederste tabellen viser logikken til mikrokretsen (sannhetstabellen). Hun trenger ikke detaljerte forklaringer.
Figur 3. Logikken til HL2609-brikken.
På samme side i det kinesiske databladet er et diagram over hele enheten, tilsynelatende, som et typisk bytteskema. Det er vist i figur 4. Dessverre er ikke den indre enheten til mikrokretsen vist, men hvordan kan det hjelpe under reparasjonen?
Figur 4. Typiske HL2609 kretsløp.
Hvordan det skal fungere
Detaljer på diagrammet, så vel som på selve brettet, har ikke standardbetegnelser, som R1, R2, C1, etc. For å forenkle beskrivelsen måtte denne nummereringen i diagrammet gjøres i tillegg. Delnumre er vist i figur 4.
Hele kretsen drives av en transformatorfri likeretter VD1, laget i henhold til en brokrets med Tannkondensator C1.Når du slår på enheten for første gang (1 kolonne i sannhetstabellen), inntil kondensator C2 er ladet, har kondensator C3 lavspenning, som tilbakestiller mikrokretsløpet til sin opprinnelige tilstand, begge reléene er av, lampene lyser naturlig ikke. Videre lades kondensatoren C3 til et høyt nivå og påvirkes ikke av den videre drift av kretsen.
Samtidig lades kondensatoren C5, som gir strøm til brikken for et kort klikk på bryteren for å bytte lamper. Med hvert klikk genereres en klokkepuls på kondensatoren C4, og reléet bytter i henhold til sannhetstabellen vist i figur 3.
Siden kondensatoren C2 ikke har tid til å tømme fullstendig under et kort klikk, blir ikke tilbakestillingspulsen på kondensatoren C3 dannet og anordningen går ikke tilbake til sin opprinnelige tilstand. Lysekronen er slått av som vanlig, noe som tilsvarer den siste kolonnen i sannhetsbordet.
Alt ser ut til å være enkelt, klart og forståelig, men som klassikeren pleide å si ...
"Og slå på den - fungerer ikke!"
Oppstillingen av enheten og logikken i dets drift er enkel og oversiktlig, det ser ut til at det rett og slett ikke er noe å ikke jobbe i det. Og likevel ...
Ekstern manifestasjon av feilen - ikke en eneste gruppe lamper er slått på. Kontroller deler, dioder og motstander, en multimeter fant ikke defekte deler. Kondensatorer ble kontrollert ganske enkelt ved utskiftningsmetode. Hva var konklusjonen herfra? Brikken er skylden.
Ved undersøkelse av kretsen viste det seg at reléene så ut til å prøve å slå på, og koblingssekvensen samsvarte helt med sannhetstabellen vist i figur 3. Men å slå på skjedde ikke helt: på terminalene 7 og 8 falt spenningen bare til 5 volt. Men med helt åpne utgangstransistorer, bør spenningen på disse terminalene ikke være mer enn 0,5V.
For øvrig "spenningen" over kondensatoren C2 til 5V. En økning i kapasiteten til den slukkende kondensator C1 førte heller ikke til eliminering av feilen. Dessuten ble en diodebro kontrollert ved erstatning. Ingen positiv effekt ble oppnådd.
Forskningen er videreført. I stedet for et relé, ble LED selvfølgelig koblet med begrensende motstander. Når bryteren klikker, lyser LEDene og slukker i den nødvendige sekvensen som vises i sannhetstabellen. Det ser ut til å være måten å løse problemet på! Det er nødvendig å sette en optokoppler med en transistor, en slik type forsterker, som vil kontrollere driften av reléet. Disse eksperimentene er vist i figur 5.
Figur 5
Resonnementet var som følger. En defekt mikrokrets kan ikke slå på reléet, og optokopplingslysdioden skal laste ut utgangstrinnet til mikrokretsen. Transistoren ved utgangen fra optokobleren vil lett og ubetinget slå på reléet. Men overraskelsen vår visste ingen grenser da denne revisjonen fortsatt ikke skrudde på stafetten. Det ser ut til at eksperimentene har nådd forbi og videre fortsettelse gir ikke mening.
Problemet ble løst ved en helt annen metode. Kretsen ble gjenopprettet til sin opprinnelige tilstand, og en ekstra kilde ble koblet parallelt med kondensatoren C2, bare en passende 12V transformator med en likeretterbro.
Etter et slikt tillegg fungerte kretsen, som forventet, hele koblingsalgoritmen er fullstendig implementert. Fortsatt ligger problemet inne i brikken, men det er usannsynlig å kjøpe en. Derfor kan du her bare gjenta den hakkede setningen om at alle virkemidler er gode for å oppnå resultatet. Ytterligere tilkoblinger er vist på figur 6.
Figur 6
Boris Aladyshkin
