Hvordan velge, konfigurere og koble et fotorelé for utendørs eller innendørs belysning

På begynnelsen av forrige århundre var det i mange byer et unikt yrke - en lampe. Dette var en mann som var engasjert i gatelys. Med begynnelsen av skumringen tente han lys hver dag og slukket dem om morgenen.

I dag ringte automatiske enheter “Twilight switches” eller “photo relay”.

utseende

Skumringsbrytere produseres av produsenter med forskjellige elektriske egenskaper, driftsparametere og design for forskjellige formål.

De kan være designet for å jobbe innendørs, for eksempel for å belyse trapperom i trapperom eller brukes utendørs under påvirkning av nedbør.

Prinsipp for drift

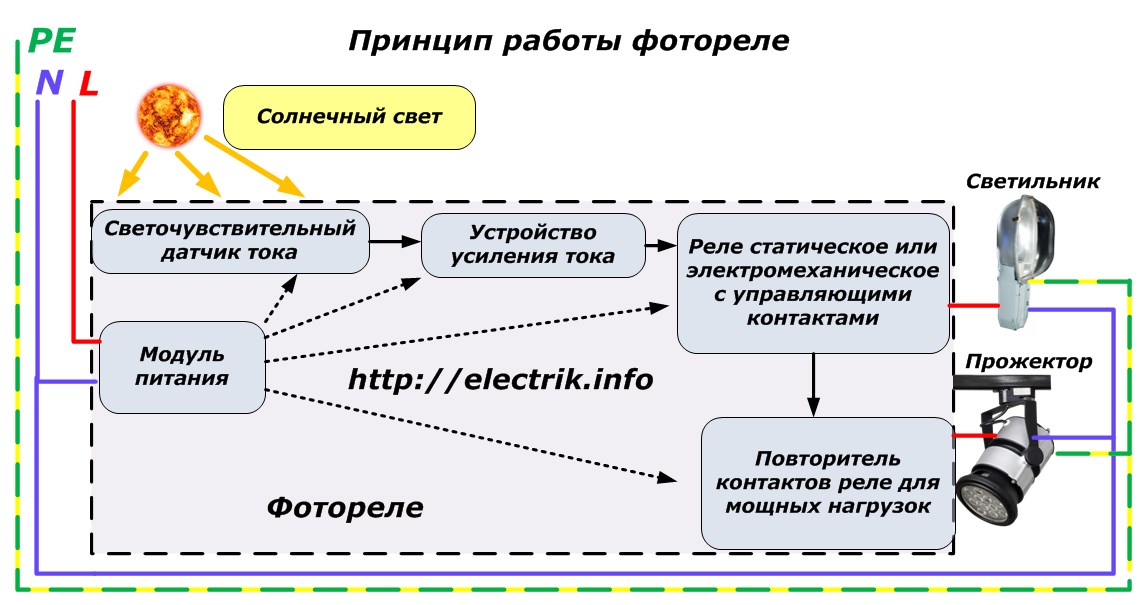

Alle fotografier er samlet ved at de fungerer i henhold til en enkelt lov, noe skjemaet nedenfor viser.

Den lysende strømmen av solstråling oppfattes av en spesiell sensor som genererer en elektrisk strøm med en proporsjonal verdi. Når belysningen synker, synker verdien på den genererte strømmen. Siden galleriet er veldig lite, forsterkes det og mates til stafetten - en aktuator som kombinerer den logiske delen i designen.

Relékontakter styrer driften av armaturer eller, om nødvendig, starteren for høyspent spotlights.

Fotosensitivt element kan ha et annet apparat og fungere på bakgrunn av:

• en fotoresistor som endrer sin elektriske motstand under påvirkning av en lysstrøm;

• en fotodiode som konverterer lys til strøm av strøm på grunn av prosesser som oppstår i pn-kryss;

• en fototransistor som konverterer lys til bevegelse av elektriske ladninger som et resultat av elektronhull-ledning;

• fototyristor - en optoelektronisk halvlederanordning med en design som ligner en konvensjonell tyristor;

• flerlags fotoimistor.

photoresistor - Dette er et halvlederprodukt, som under påvirkning av en skiftende strøm av lyskvanta proporsjonalt konverterer den elektriske motstanden.

Når en fotoresistor er koblet til en kilde for stabilisert EMF gjennom en belastningsmotstand R, etableres en strøm avhengig av belysning i kretsen.

fotodiode konverterer lysstråling til elektrisk strøm og kan fungere i kretsløp:

• med påført ekstern revers spenning;

• uten ham.

fototransistor - Dette er en vanlig transistor som er følsom for lysstrøm. Det kan lages som et felt eller bipolar transistor med en n-p-n eller p-n-p struktur og en base som er bestrålet med lys. Endring av belysning påvirker verdien av den elektriske strømmen i den tilkoblede kretsen.

Følsomheten for lys fra fototransistorer er høyere enn for fotodioder. Derfor er bruken mer lovende.

Fototyristor fungerer også som en analog til en konvensjonell tyristor, men den styres av lysstrømmen og går fra en lukket tilstand til en åpen tilstand (og omvendt) når belysningen når visse terskelverdier.

Størrelsen på strømmen som går gjennom kontrollelektroden, kan du justere innstillingene for drift av fototyristor.

Fotosemistor har et større antall lag med elektronisk ledningsevne og hull, er det vanskeligere å produsere. Men den styres også av lysstrømmen som påfaller den, som bestråler et av de frie halvlederlagene.

For mer informasjon om arrangementet av fotosensorer (fotoresistorer, fotodioder og fototransistorer), se her: Fotosensorer og deres anvendelse

Viktige spesifikasjoner

Valget av fotorelé for forskjellige driftsforhold påvirkes av:

• fotocellens følsomhet for lysstrømmen;

• forsyningsspenning;

• strømforbruk av belysningsenheter;

• arbeidsmiljø rundt skumringsbryteren.

følsomhet bestemmes av forholdet mellom den opprettede lysstrømmen til verdien av lysstrømmen som inntreffer på lyselementet. Det måles i [μA / lm]. Siden fotoceller reagerer på lysintensitet og frekvens, er sensitiviteten delt inn i:

• spektral assosiert med frekvens;

• integrert, preget av intensiteten til den innfallende lysstrømmen.

Spektral lysfølsomhet Den brukes til å evaluere driften av fotocellen ved en spesifikk frekvens av lysvibrasjoner, for eksempel det usynlige infrarøde området. Integral følsomhet er beregnet på analyse og drift av den totale totale lysstrømmen, som har spektra fra ultrafiolett til infrarød del.

Merkespenning fotorelay angitt i dokumentasjonen og på selve enheten. Enheter produsert i utlandet er kanskje ikke egnet for drift i CIS-landene på grunn av andre verdier av forsyningsspenninger som er brukt i forskjellige land i verden.

Lampenes kraft koblet til fotoreléet skaper en belastning på utgangskontaktene til enheten, som kan brenne ut i tilfelle overskridelse av de tillatte designverdiene. Derfor velger du alltid spørsmålet når du velger design av en skumringsbryter.

I tilfelle når en viss foto stafettmodell, som er egnet for alle parametere bortsett fra verdien på den tilkoblede lasten, kan du bruke en ekstra enhet - en kontaktor eller en startmotor, styrt ved å tilføre spenning til viklingen fra fotoreléet. I dette tilfellet vil kraftkontaktene til starteren pendle belastningen fra kraftige armaturer pålitelig.

Vanlige skumringsbrytere er designet for å fungere med glødelamper som bruker en aktiv belastning. Selvlysende og energisparende lyskilder skaper ytterligere reaktiv komponent, som begrenser mengden strømforbruk. Når du bruker dem, bør du opprette en margin for den tilkoblede belastningen.

Arbeidsmiljøet som fotoreléet ligger i har en klar effekt på driften. For utendørs forhold må skumringsbryteren plasseres i et forseglet kabinett som beskytter elektronikken mot regn, fuktighet, støv og ved lave temperaturer - bruk i tillegg oppvarming.

Enheter som opererer i boliglokaler trenger ikke slik beskyttelse.

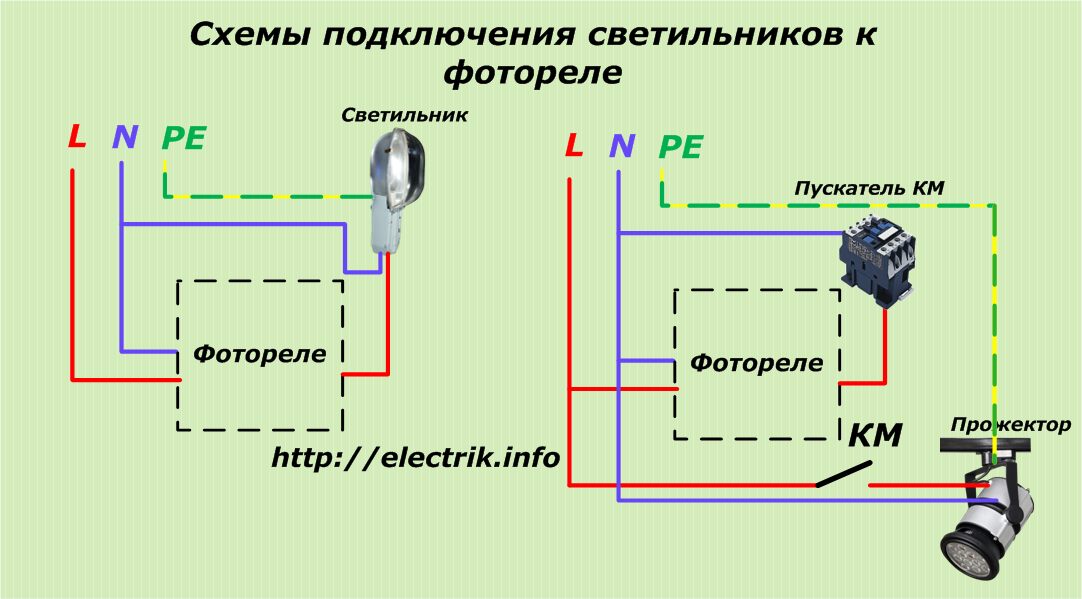

Slik kobler du fotoreléet til lampene

Twilight Switch Installasjonsdiagram brukes vanligvis på kroppen og er gitt i produsentens dokumentasjon. Vanligvis brukes tre ledere for å koble til:

• arbeider null nettverk, brukt til fotorelay og lamper samtidig;

• fasen som føres til inngangen til enheten;

• potensiell ledning som kommer ut av fotorammen til lampen.

Å bruke teknologier for mikroprosessorenheter for fotorelatelse tillot å utstyre dem med forskjellige funksjoner som tar hensyn til spesifikke driftsforhold, for eksempel å introdusere bevegelsessensorer eller en tidsur i algoritmen for deres handlinger.

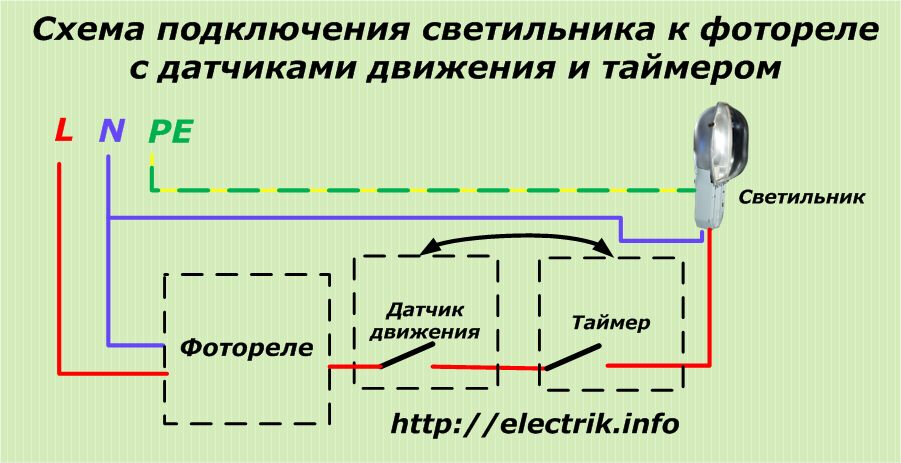

Skematisk vises kontaktene til tidtakeren og bevegelsessensoren med en seriekobling til belastningen, men for å bytte komplekse belysningskretser for dyre modeller, kan spesielle algoritmer som tar hensyn til spesifikke oppgaver brukes i logikkenheten.

For eksempel kan fotoreleet som brukes til utendørsbelysning løsnes fra responsen til frontlykter fra biler som går forbi enheten. Dette eliminerer hyppig tripping, øker påliteligheten til enheten.

En bevegelsessensor med en tidtaker ved skumringsbryteren som er installert i inngangen til et bygning i flere etasjer, gir betydelig energibesparelser. Lamper blir slått på når en person dukker opp på en hvilken som helst landing i en tid som er tilstrekkelig til å passere trappene. Deaktivering av dem er automatisk.

Innstilling av fotocelle responsparametere

For enkle design er alle innstillinger angitt fra fabrikken og kan ikke justeres under drift.

På avanserte fotoceller kan du endre:

• følsomhet for lysstrømningen på fotocellen;

• tid svartid;

• parametere for betjening av bevegelsessensor.

Disse parametrene og regulatorene deres er spesifisert i den tekniske beskrivelsen.

Installasjonseksempler på vanlige skumringsbrytere

De 6 bildene nedenfor viser tydelig hvor godt tre forskjellige elektrikere utfører samme type arbeid. Det skal bemerkes at alle armaturene som vises er kontrollert av skumringsbrytere under forskjellige lysforhold.

1. Fotoreléet over inngangen til et lite kjøpesenter ligger vakkert.

2. Installasjon av en lampe med fotorelé over inngangsdøren til en produksjonsbedrift.

3. Tre versjoner av belysning med fotorelé på forskjellige trapper av samme trapp, laget av en elektriker av bolig og fellestjenester.

Avslutningsvis vil jeg stille et spørsmål, men hva synes du om arbeidet til slike mestere?

Se også: Hvordan lage et enkelt foto stafett selv hjemme

PS! Denne artikkelen er i PDF-format:
