Moderne metoder for fjernkontroll av gatebelysning

I alle landsbyer på gatene er det belysningsenheter. Som regel er dette kraftige lys installert i samsvar med infrastrukturens krav. Å slå av og på lysarmaturene til rett tid blir mulig takket være bruken av et tidsrelé. Tilsvarende er det mulig å automatisere belysningen på en personlig tomt, og det er enkelt å optimalisere - noen steder legge til bevegelses- eller tilstedeværelsessensorer - dette vil redusere energiforbruket betydelig.

Gatebelysningskontroll. Moderne måter.

Kontrollskap

Hjertet i lysautomatiseringssystemet er kontrollskapet. Her etableres kretsløp som er ansvarlige for å overvåke belastningene, for å fordele strøm, for å beskytte armaturreléene mot strømstøt og kortslutning. Dette er et slags automatisert kontrollpanel.

Kontrollskapets utstyr må vedlikeholdes og oppdateres fra tid til annen, slik at driften av kabler og kretsløp er sikker og pålitelig. På tidspunktet for rutinemessig vedlikehold blir skapet strømforsynt, og delene som har blitt oppdatert, byttes ut.

Kontrollskapets oppgave er hovedsakelig å kontrollere driften av riktig relé avhengig av dagens situasjon (avhengig av tidspunkt på dagen, lysforhold, tilstand til tilstedeværelsessensor). I tillegg tillater kontrollskapet en person som bruker fjernkontrollen, raskt å justere intensiteten til lysglødningen under bruken av dem, etter at fotoreléet allerede har fungert.

Du kan i utgangspunktet koble hva som helst til skapet. Fra gatelys på stolper som skal aktiveres av foto stafett eller fra fjernkontrollen, fortsetter med lysdioder langs de personlige stiene som lyser opp i skumringen, og slutter med kranser på husets fasade og en lampe over hovedinngangen til huset. Det er i utgangspunktet ingen begrensninger, en tilstrekkelig betingelse er for at en spesiell lysanordning på gaten skal falle inn i handlingsfeltet til skapet og fjernkontrollen.

Kraft- og kontrollordninger

Tradisjonelt brukt i lampekraftforsyningskretser i kombinasjon med reléer: magnetiske eller induksjonsforkoblinger. Mindre vanlig er elektroniske forkoblinger (siden de forvrenger radiosignalet, gir en ustabil respons). Oftest brukes tidtakere til å kontrollere kalenderen og tidspunktet på døgnet (under hensyntagen til høytider og helger). På en eller annen måte kan det skilles mellom tre typer automatiserte gatebelysningsstyringsenheter: et fotorelé for å kontrollere lysnivået, tidtakersystem og et astrotimerbasert system.

Å slå av og på belysningsenheter basert på det nåværende lysnivået er prinsippet for drift av enheter basert kun på et fotorelé.

I teorien lar denne tilnærmingen deg ideelt kontrollere belysningen på gaten avhengig av værforhold og tid på døgnet: i overskyet vær vil lyset tennes tidligere enn på en klar dag. Men i virkeligheten er det mange eksterne faktorer som påvirker et slikt system, for eksempel at smuss kommer på sensoren eller endrer temperaturen på kretsen - det er slik feil oppstår i normal, som en person ønsket, stafettdrift.

Å utløse på et bestemt tidspunkt er prinsippet om enheter utelukkende på en tidtaker. Det spiller ingen rolle hva været er, om det regner eller snø - om morgenen blir lyset fra nattbelysningen slått av, og om kvelden blir det slått på - i samsvar med parametrene til den tilpassede tidtakeren som er angitt av brukeren.Men hva med det faktum at dagslys holder seg om sommeren, og avtar om vinteren? Dette er ulempen med kretsene bare på timeren, det vil være nødvendig å gjøre justeringer fra tid til annen.

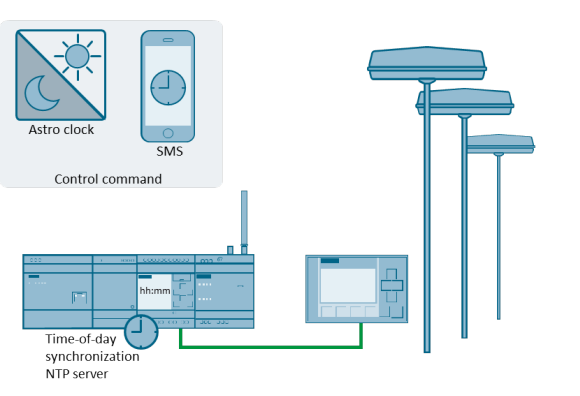

Mer fleksibelt system - astrotaymer. Denne typen kontroller er en tidsur, kombinert med et program for å spore solens teoretiske bevegelse over horisonten. Databasen om dynamikken i solens plassering over terrenget med koordinatene dine lastes inn i kontrolleren, og jo mer perfekt programmet - jo mer nøyaktig driften av automatiseringssystemet. Brukeren må bytte systemets strømforsyning en gang hvert tredje år og bringe klokken til kontrolleren.

Eksempler på kontroll av gater og utendørs:

Bruke et fotorelé for belysning

Ved hjelp av en søkelys med bevegelses- og lyssensor

Automatisk tomtbelysning

Hvis du trenger å automatisere belysningen av en personlig tomt, kan du, for visse økonomiske muligheter, legge en egen kabel for hvert av lysene med et eget fotorelé. Kontrollskap er installert inne i huset og i nærheten av porten. Skjoldet vil fungere slik at forbruket til hver blokk er proporsjonalt med antall kabelkanaler.

For å optimalisere systemet, satte de et av kontrollskapene i nærheten av porten, og kobler enheter med et fotorelé og tilstedeværelsesdetektorslik at kontrolleren bare kontrollerer belysningen langs hagestien. Det andre skapet (for fjernkontroll) er installert inne i huset. Opplegget er enklere: lampenes kanaler kommer til kontrollenheten, og kontrollen utføres fra fjernkontrollen.

Blokker med mange valgfrie funksjoner er populære, for eksempel fjernkontroll av fotoreléet eller når kommandoer blir gitt fra skjoldet, for eksempel "slå av omkretsen". Et standardskap kan bare ha 6 kanaler, hvorav ikke alle kan brukes, men hvor mye som trengs, for eksempel 2 eller 5.

I prosessen med å sette opp systemet dras først kablene fra belysningsenhetene til kontrollskapet. Videre kan systemet forbedres. Det første forbedringstrinnet er å utstyre hver lommelykt med en batteridrevet kontroller for fjernkontroll over luften fra en fjernkontroll. Et annet alternativ for fjernkontroll er å installere sensorer for mottak av radiobølger fra fjernkontrollen.

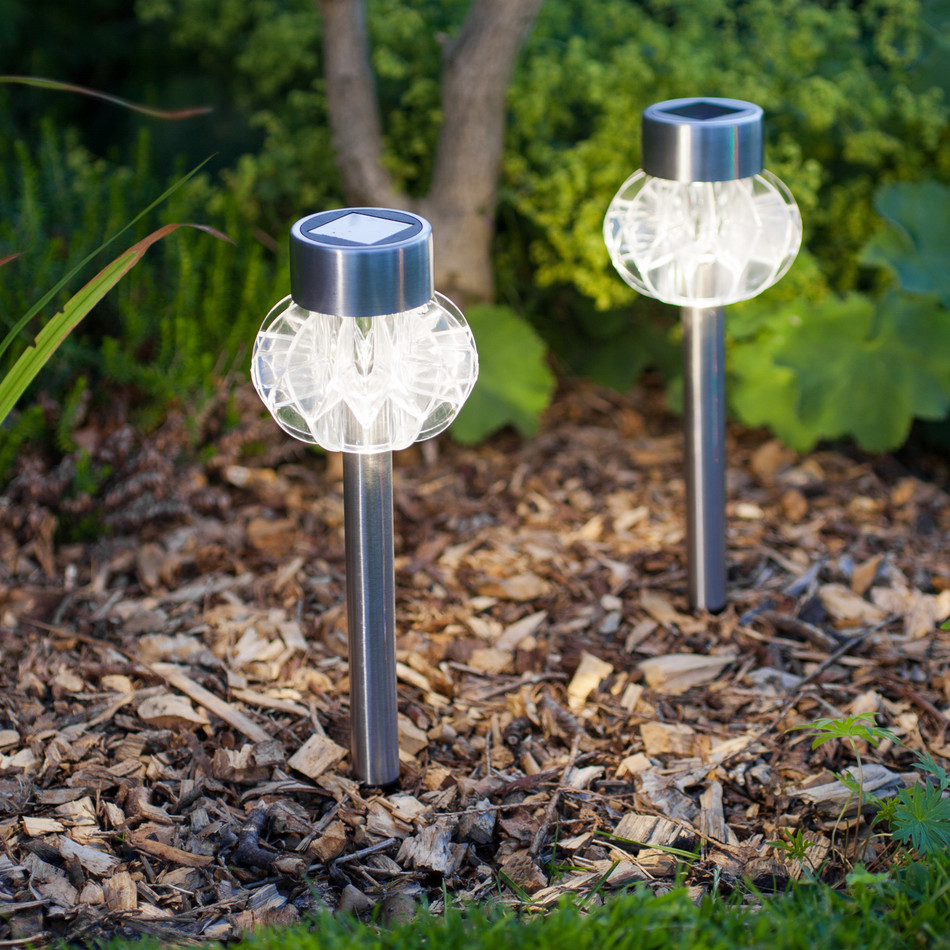

En av de mest populære løsningene er hagelys av solcellepanel. Verken kabler eller kontrollskap er nødvendig her, det er nok å plassere sensorer for fjernkontrollen. Lysområder kan variere i kontrollfrekvenser, men sammen vil dekke hele området.

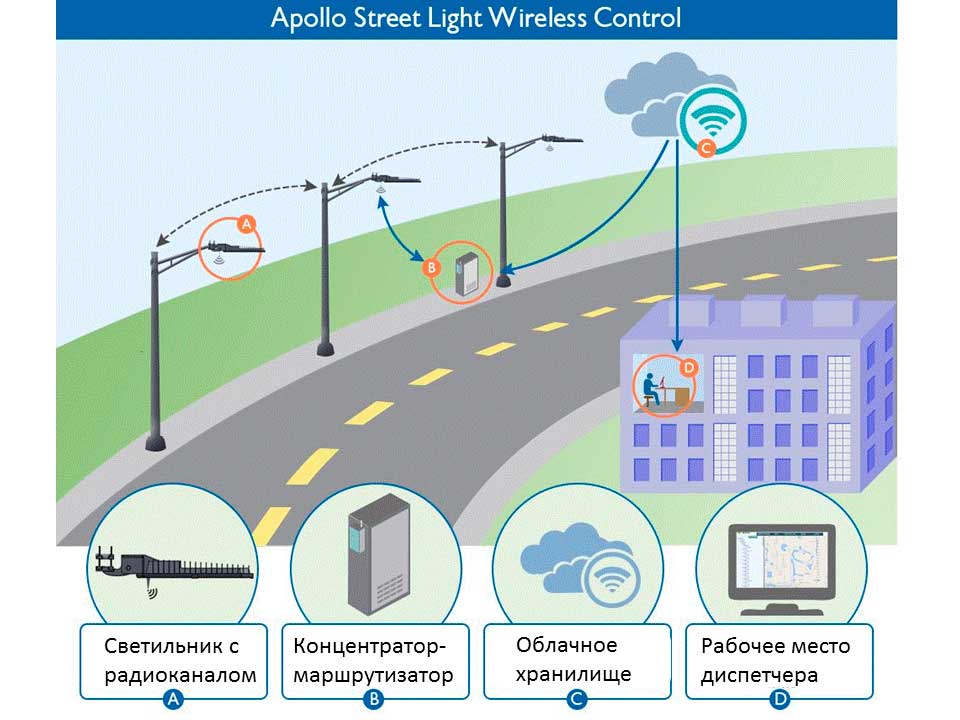

Måter å fjernstyre gatebelysning på

Fjernkontroll av belysningen på stedet er ofte forbundet med den obligatoriske installasjonen av et distribusjonsbrett. Overføringen av styresignalet kan ordnes på forskjellige måter, og ikke bare på en automatisert digital måte, men også:

• RF-signal over en kabel til en separat enhet med et individuelt relé;

• ved å kontrollere fra en smarttelefon via GSM, spesielt på et stort område;

• endelig et radiosignal.

Uansett er ordningen i en hierarkisk forstand bygget på grunnlag av følgende algoritme: kontrollpaneler for en gruppe lamper eller reléer, deretter et kontrollskap for et bestemt område, og til slutt hovedpanelet for å kontrollere distriktets smarte belysningsnettverk.
