Hva er koblingsskjemaer og hvor gjelder de

Moderne elektrisk utstyr bruker i sitt arbeid mange teknologiske prosesser som går i henhold til forskjellige algoritmer. En ansatt som driver med drift, vedlikehold, installasjon, igangkjøring og reparasjon, må du ha pålitelig informasjon om alle funksjonene deres.

Å gi hendelsene i grafisk form med betegnelsen til hvert element på en spesifikk, standard måte, letter denne prosessen i stor grad, og lar deg overføre intensjonene til utviklerne til andre spesialister i en forståelig form.

avtale

Elektriske kretser er laget for elektrikere av alle spesialiteter, har forskjellige designfunksjoner. Blant metodene for klassifisering, deling med:

• Hoved;

• montering.

Begge typer kretsløp er sammenkoblet. De utfyller hverandres informasjon, blir utført i henhold til vanlige standarder, forståelige for alle brukere, har forskjeller i formål:

• Skjematiske diagrammer er laget for å vise prinsippene for drift og interaksjon av elementer i rekkefølgen av deres operasjon. De demonstrerer logikken som er innebygd i teknologien til det anvendte systemet;

• koblingsskjemaer er laget som tegninger eller skisser av deler av elektrisk utstyr, som brukes til montering, installasjon av elektriske installasjoner. De tar hensyn til plasseringen, utformingen av komponentene og viser alle de elektriske tilkoblingene mellom dem.

Koblingsskjemaer er laget på grunnlag av hovedmannen og inneholder all nødvendig informasjon om installasjon av elektriske installasjoner, inkludert implementering av elektriske tilkoblinger. Uten bruk av dem er det umulig å lage høykvalitets, pålitelige og forståelige elektriske tilkoblinger for moderne utstyr for alle spesialister.

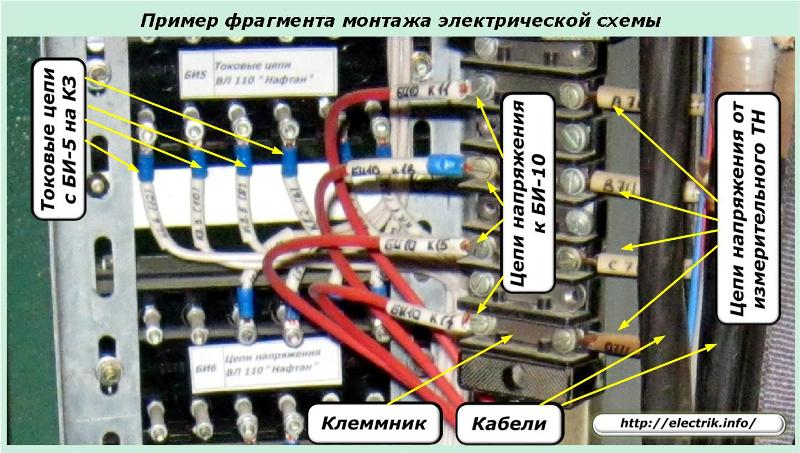

Beskyttelsespanelet som er vist på bildet er koblet av flere kabler til måling av strøm og spenningstransformatorer, strømutstyr, logiske enheterhundrevis av meter fra hverandre. Sett den riktig sammen bare med et godt forberedt koblingsskjema.

Hvordan lages koblingsskjemaer?

Først lager utvikleren et kretsdiagram, som viser alle elementene som brukes av ham, og hvordan du kobler dem til ledninger.

Et eksempel på en enkel tilkobling av en likestrømsmotor til en strømkrets ved bruk av en kontaktor K, og to knapper KN1 og KN2, demonstrerer denne metoden.

Kraftige normalt åpne kontakter av kontaktoren 1-2 og 3-4 lar deg kontrollere driften av den elektriske motoren M, og 5-6 brukes til å lage en selvholdende krets for A-B viklingen under spenning etter å ha trykket og slipp KN1 "Start" -knappen med kontakt 1-3.

Knapp Kn2 “Stopp” med åpningskontakten fjerner strøm fra viklingen av kontaktor K.

Det positive spenningspotensialet "+" tilføres den elektriske motoren gjennom en ledning merket med tallet "1" og "-" - "2". De resterende ledningene er indikert med tallene "5" og "6". Metoden for å merke dem kan være forskjellig, for eksempel med tillegg av bokstaver og symboler.

På denne måten, på kretsdiagrammet, vises alle kontaktene til viklingene, koblingsanordningene og koblingsledningene. Annen informasjon som kreves for drift kan også indikeres.

Etter at kretsskjemaet er opprettet for det, utvikles en monteringskrets. Den skildrer elementene som er involvert i arbeidet. Dessuten kan alle eksisterende kontakter av koblingsenheter, knapper (eksempel på Кн1 og Кн2), kontaktorer og reléer, og bare brukes i det aktuelle tilfellet (eksempel på kontaktor K), vises for å forenkle oppfatningen.

Alle monteringsenheter er nummerert med et individuelt nummer for hver vare. For eksempel er i vårt diagram indikert:

• 01 - terminalblokk for tilkobling av strømkretser;

• 02 - motorkontakter;

• 03 - kontaktor;

• 04 - knapp "Start";

• 05 - “Stopp” -knapp.

Kontaktene til knapper, reléer, startere og alle elektriske elementer i kretsen er nummerert på huset til hver enhet eller indikert med en spesifikk posisjon i den tekniske dokumentasjonen.

Bilder av ledninger utføres med rette linjer og merkes på samme måte som i kretsskjemaet. I det vurderte alternativet blir de tildelt nummer 1, 2, 5, 6.

Hvordan lese og sette sammen koblingsskjemaer

Under montering av komplekse kretsløp er det praktisk å arbeide umiddelbart med installasjons- og kretsdiagrammer. De supplerer generell informasjon som kan være vanskelig å huske på.

Samtidig skal det forstås at ideene som er avbildet på papir, skal implementeres på ekte utstyr og leses i tillegg, være informative. For dette formålet er ethvert element signert, indikert, merket.

Betegnelser på apparater og apparater

På forsiden av panelene, kontrollskap, er det laget inskripsjoner som forklarer driftspersonalet formålet med hver elektrisk enhet, og for koblingsanordninger - stillingen til bryterorganet som tilsvarer hver modus.

Taster og knapper er signert av handlingen som er utført, for eksempel "Start", "Stopp", "Test". Signallampene indikerer signalets art, for eksempel "Blinker er ikke hevet."

På baksiden av panelet er det plassert et klistremerke (vanligvis rundt) mot hvert element, som indikerer brøkdelen av monteringsposisjonen i henhold til diagrammet over og en kort betegnelse på installasjonsskjemaet nedenfor, for eksempel 019 / HL3 for en alarmlampe.

Ledningsbetegnelser

Når du installerer utstyr i hver ende av ledningen, sett på kambrikk signert motstandsdyktig mot falming i lett og uutslettelig blekk, noe som indikerer den aksepterte markeringen. De er koblet til de angitte terminalene. Når betegnelsen bare inneholder tallene "0", "9". “6”, og etter dem satte de et poeng som utelukker feil lesing av informasjonen når de vurderte inskripsjonen på baksiden.

For enkelt utstyr er denne teknikken nok.

På komplekse og forgrenede systemer, legg til sluttadressen til slutten. Den består av to deler:

1. først kommer nummereringen av posisjonsbetegnelsen til elementet som er koblet på baksiden;

2. Neste er terminalnummer.

For eksempel, på terminal 2 på Kn2-knappen, skal en ledning kobles til kambrikken slitt, signert 5-04-3. Denne inskripsjonen står for:

• 5 - ledningsmarkering i henhold til monterings- og kretsdiagram;

• 04 - monteringsenhetsnummer på Start-knappen;

• 3 - terminalnummer Кн1.

Vekslingssekvensen, så vel som bruk av braketter eller andre skiltutskillere, kan variere, men det er viktig å gjøre det jevnt i alle deler av det elektriske installasjonen. Merking må utføres i strengt samsvar med arbeidstegninger og koblingsskjema.

Det gjør det mulig for spesialister å lese den monterte kretsen fra livet så praktisk som fra et papirark, noe som må gjøres raskt ved feilsøking eller forebyggende vedlikehold.

For informasjon: tidligere merking av endene av ledningene ble utført:

• donning av porselenstips med betegnelse på merkene med oljemaling;

• hengende aluminiumsmerker med stemplet informasjon;

• sikre pappmerker med blekk- eller blyantinnskrifter;

• andre tilgjengelige måter.

Koblingsskjemaet kan suppleres eller erstattes av et kabeltilkoblingsbord. Hun påpeker:

• merking av hver ledning;

• starten på forbindelsen;

• motsatt ende;

• klasse, type metall, tverrsnittsareal;

• annen informasjon.

Ledningsmarkering

Hvor kommer den fra

Hvor kommer den

Merke, type, område

A12

SA-4

QF-3

PVG (2,5 mm kvadrat)

B14

SA-2

SA-7

PVG (1,5 mm kvadrat)

Kabelbetegnelser

Et obligatorisk element i hvert elektrisk anlegg er et kabelmagasin, opprettet for hver enkelt tilkobling på komplekse seksjoner eller ett felles for flere enkle. Den inneholder fullstendig informasjon om hver kabeltilkobling.

For eksempel ved et utendørs bryterutstyr på en 110 kV transformatorstasjon med strømdelte busser og brytere som styrer driften av 25 luftledninger, opprettes en monteringsforbindelse for hver luftledning. Det er tildelt et individuelt nummer, som er angitt i dokumentasjonen og på utstyret.

Linje nr. 19 fra dette koblingsutstyret er gitt det operative utsendelsesnavnet for hovedlokaliteten til strømforsyningen og monteringsbetegnelsen, for eksempel 19-SL, som er festet til alt utstyr, inkludert sekundære kabelnettverk for denne luftledningen ved transformatorstasjonen.

I tillegg til kabelen som tilhører linjen, indikerer kabelmagasinet og utstyret attributten som tiltenkt, for eksempel:

• måling av strøm eller spenningskretser;

• automatisering eller kontrollkrets;

• beskyttelse;

• alarm;

• lås;

• andre sekundære enheter.

Når du installerer elektriske kretser, kan kabellinjer i forskjellige lengder brukes. Ved inngangen til panelet eller skapet kan antallet deres være ganske stort. Alle av dem er merket i begge ender, så vel som når de krysser bygningens vegger og andre bygningskonstruksjoner.

En kabel henges på kabelen med informasjon som indikerer tilhørighet, formål, merkevare, sammensetning av kjerner. Når du kutter den, er hver ledning merket. Endene som er koblet til den elektriske kretsen er merket med informasjon om kabeltilbehøret, nummeret på den koblede terminalen på terminalen og kjedebetegnelsen.

Løse kabelkjerner i reserve, så vel som arbeidere, må kalles opp og merkes. Men i praksis blir dette kravet sjelden implementert.

Funksjoner ved betegnelsen av enkeltelementer i koblingsskjemaer

I henhold til lokale forhold avviker de noen ganger fra generelt aksepterte regler, gjør det lettere å tegne kretsløp og installere elektriske kretsløp uten at det berører deres lesning fra livet.

Oftest skjer dette når:

• hengslet montering av deler direkte til kontaktterminalene til reléer og enheter;

• setter korte, tydelig synlige hoppere.

Montert montering

Et eksempel på montering av dioder VD4 og VD5 parallelt med terminalene til viklingene AB i reléene K3 og K4 er vist i et fragment av koblingsskjemaet.

I denne situasjonen er de montert direkte, uten merking og underskrifter.

jumpers

Det samme fragmentet viser installasjonen av en jumper mellom de samme terminalene A av viklingene til de samme reléene.

Installasjon av elektrisk utstyr utføres i henhold til de grunnleggende og koblingsskjemaene som er laget i henhold til ensartede regler. Den må oppfylle kravene til synlighet, tilgjengelighet, informasjonsinnhold slik at reparasjoner og vedlikeholdsarbeid utføres raskt og effektivt.
